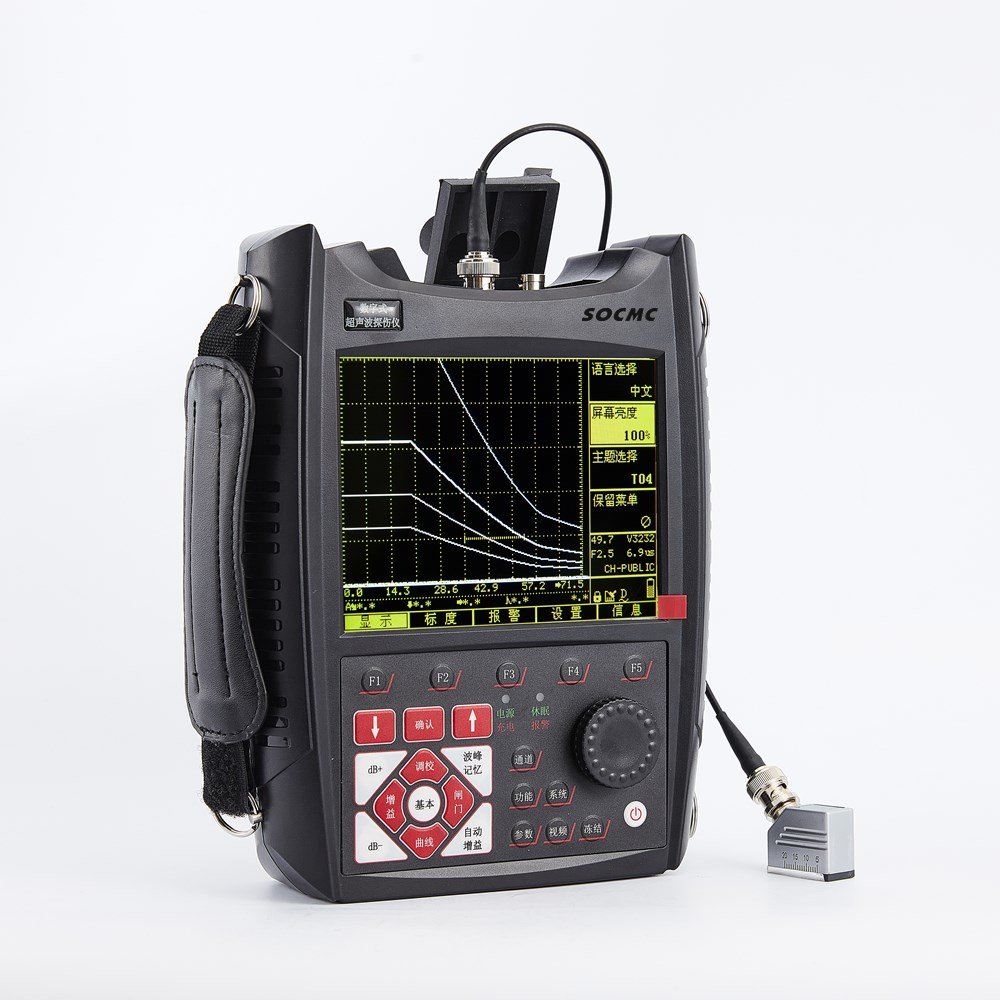

一、介紹：

1、超聲波探傷儀，能夠快捷、無損傷、地檢測工件內部多種缺陷（裂紋、夾雜、氣孔等）。

2、該產品設計、操作簡便、堅固耐用，采用全中文真彩液晶顯示，可根據環境選擇不同顏色方案，在室外強光下，液晶亮度可調節。

3、主從式菜單設計，設有數碼飛梭旋輪，操作便捷，技術。

4、被廣泛應用于航空航天、鐵路交通、建筑鋼結構、鍋爐壓力容器等領域，是鐵路、造船、冶金、化工等行業缺陷檢測、質量控制、在役安全監測與壽命評估必備的專業精密儀器。?

二、特點：

1、10個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準可存100幅探傷波形信號及數據

2、實時動態彩色錄像，錄象時間******50分鐘

3、A掃描和B厚度掃描共2種掃描方式

4、方波脈沖發生器：脈寬可調，適用于探測不同材料，不同深度工件的缺陷；

5、 DAC曲線制作；

6、 5.7寸TFT彩屏顯示，用戶可以按照環境自行設置屏幕顏色

7、兼容單晶直、單晶斜、雙晶、透射多種探頭

8、正半波、負半波、全波，3種檢波方式

9、擁有直探頭、斜探頭自動校準功能，使用簡單方便；

10、缺陷波峰記憶等功能，輔助對缺陷定性判斷

11、可設置閘門、曲線的進波、失波等多種條件的聲光報警,低電量報警

12、主菜單，子菜單在同一窗口顯示。一目了然，操作簡單，方便尋找

13、主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置

14、多種行業報告可選

15、數據可通過USB2.0接口導入計算機

16、大容量鋰電池可保證續航20個小時以上，可隨時更換電池

17、備用電池可單獨充電，主機工作時可給電池充電

18、可用腕帶單手持機操作，也可通過背帶掛在胸前操作

19、防護等級IP53，可在滴水環境或小雨中使用

三、技術參數：

1、檢測范圍：0～9999mm

2、工作頻率：0.2MHz～15 MHz

3、聲速范圍：1000m/s～9999m/s

4、增益范圍：0dB～110dB

5、采樣頻率：100MHz

6、顯示延遲：-20μs～+3400μs

7、探頭零偏：0μs～99.99μs

8、電噪聲水平：≤10％

9、靈敏度余量：＞62dB

10、分辨力：＞40dB（5P14）

11、線性抑制：0～80%（數字抑制）

12、垂直線性誤差：≤3%

13、水平線性誤差：≤0.1%

14、動態范圍：≥32dB

15、電池：6×3.7V（鋰電池）

16、電源：8.4V

17、環境溫度：-20℃～50℃

18、環境濕度：20%～90%RH

19、尺寸：23cm×17cm×5.5cm

20、重量：1.56kg（含皮套）

四、配置單

1、主機                           1臺

2、充電器                         1套

3、皮套                           1個

4、單晶直探頭                     1只

5、單晶斜探頭                     1只

6、探頭連接線                     2條

7、電池                           1塊

8、U盤                           1個

9、數據線                         1條

10、耦合劑                         1瓶

11、說明書、保修卡、合格證書       1套
